unechte Zylinderentwürfe



  dienen der Abbildung der ganzen Erde. Sie werden oft als Grundlage für Planisphären verwendet. Unechte Zylinderentwürfe vermeiden die mangelnde Formähnlichkeit der echten Zylinderentwürfe. Als normale Abbildungen besitzen die unechten Zylinderentwürfe in der Karte einen geradlinigen Äquator und geradlinige Parallelkreise. Das gleiche gilt für den Mittelmeridian. Die Bilder der Meridiane sind Kurven. Bei Mollweides unechtem Zylinderentwurf sind es Ellipsen. Der Mercator-Sanson-Entwurf hat Sinuslinien als Meridianbilder (Abb. 1) desgleichen Goodes Entwurf (Planisphäre). Die meisten unechten Zylinderentwürfe sind flächentreu. Daraus ergeben sich die Form der Meridiane und der Abstand der Parallelkreisbilder voneinander.


Aus der Vielzahl der publizierten unechten Zylinderentwürfe seien noch zwei vorgestellt. Die Eckertschen Entwürfe haben Sinuslinien (Abb. 2) oder Halbellipsen als Meridiane. Ein von Winkel angegebener Entwurf hat gleichabständige Parallelenbilder. Damit geht die Flächentreue verloren (Abb. 3). Unechte Zylinderentwürfe in transversaler oder allgemeiner Lage der Zylinderachse führen zu kuriosen Netzentwürfen, die wohl nur selten und zu sehr speziellen Zwecken angewendet werden.

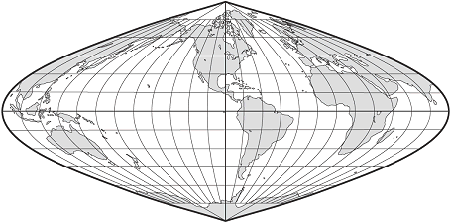

unechte Zylinderentwürfeunechte Zylinderentwürfe 1: sinusiodaler Entwurf nach Mercator-Sanson.

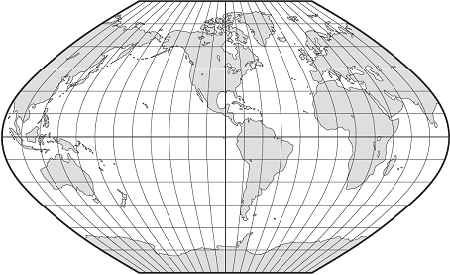

unechte Zylinderentwürfeunechte Zylinderentwürfe 2: unechter Zylinderentwurf von Eckert (V).

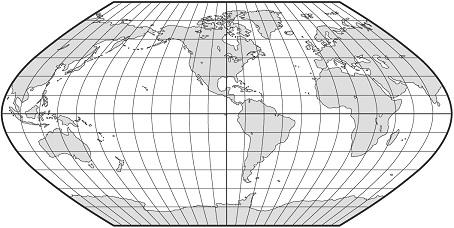

unechte Zylinderentwürfeunechte Zylinderentwürfe 3: unechter Zylinderentwurf von Winkel (I).
