Netzkarte



  Netzdarstellung, die isolierte Darstellung bestimmter topographischer Elemente in komprimierter Form. Die netzbildenden linearen und punktförmigen topographischen Objekte sind Bestandteil topographischer Karten. Ihre für Forschungszwecke relevanten regionalstrukturellen Eigenschaften sind in der Fülle der Zeichen einer komplexen Darstellung aller Geländeobjekte nicht isoliert erkennbar. Durch Herausziehen eines Elementes tritt in der selektiven Abbildung dessen Struktur klar hervor. Zugleich wird dabei das Kartenbild stark aufgelichtet, so dass eine Verkleinerung linear auf ein Viertel bis ein Zehntel ohne Auswahl bei Vergröberung der Signaturen zur graphischen Verdichtung führt, die auf der gleichen Kartenfläche ein wesentlich grösseres Gebiet (16-100fache Fläche) erfasst. So lässt sich das vollständige Gewässernetz einer topographischen Karte 1:50.000 durch Verkleinerung bis zum Massstab 1:500.000 vollständig erhalten, das einer Karte 1:200.000 bis etwa 1:2.000.000 und das einer Karte 1:2.500.000 bis 1:20.000.000. Die deutlich hervortretende regionale Struktur solcher Elemente bildet ein wesentliches Mittel zur Erforschung der Territorialstruktur und ermöglicht reale Raumgliederungen. Netzkarten sind aber auch ein wirkungsvolles Anschauungsmittel und liefern auch die topographische Basis für andere Themen in einer entsprechend feingliedrigen regionalen Differenzierung, zum Beispiel Bevölkerungsverteilung in bezug auf das Gewässernetz (Abb.).

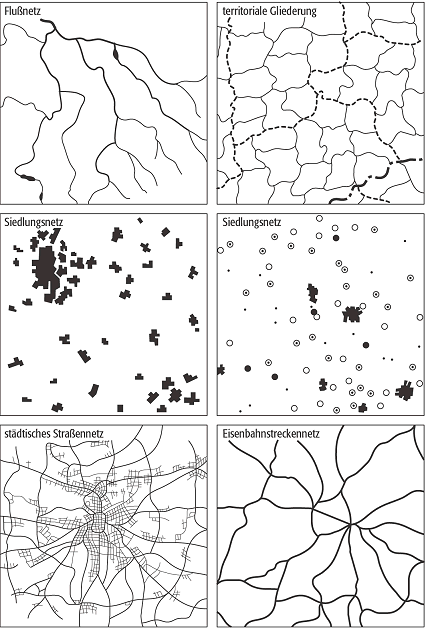

NetzkarteNetzkarte: Beispiele für verschiedene Netzkarten.
