Liquid Cristal Device, Systeme aus Flüssigkristall. Die stabförmigen Moleküle des flüssigen Kristalls sind parallel zueinander in Ebenen ausgerichtet. Es kann erreicht werden, dass die Moleküle jeweils um einen kleinen Winkel so gegeneinander gedreht sind, dass die Richtungen zwischen den Molekülen der ersten und letzten Ebene einen rechten Winkel bilden. Befindet sich das flüssige Kristall zwischen zwei Polarisationsfiltern mit um 90º unterschiedlichen Polarisationsebenen, so wird auf das System auftreffendes Licht hindurchgelassen. In einem elektrischen Feld wird durch Anlegen einer Spannung eine Ausrichtung der Moleküle parallel zu den Feldlinien bewirkt und polarisiertes Licht somit absorbiert. In photogrammetrischen digitalen Auswertegeräten werden LCD zur stereoskopischen Betrachtung digitaler Bildpaare auf dem Monitor durch zeitliche Bildtrennung unter Verwendung passiver oder aktiver Brillen genutzt (Abb.Abb.).

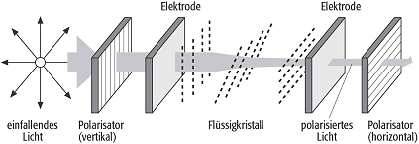

LCD: Wirkung von LCD in einer aktiven Brille ohne Anliegen einer Spannung. |
|
