Geologenkompass



  Bergmannskompass, Kompass, der zur Bestimmung der Raumlage von Flächen (Schicht-, Schieferungs-, Störungs- und Kluftflächen) durch Streichen und Fallen und zur Vermessung von Linearen (Faltenachsen, Gleitstriemen, Strömungsmarken) dient. Die notwendige horizontale Lage des Kompasses zur Ermittlung des Streichens kann mit einer eingebauten Libelle (Wasserwaage) kontrolliert werden. Der Streichwert wird auf einem feststehenden Ablesekreis von 360° (bzw. 400 Neugrad) im Uhrzeiger von Nord über Ost nach Süd gemessen. Da allerdings die Kompassnadel beim Drehen des Gerätes auf N gerichtet stehenbleibt und daher gegen den Drehsinn ausweicht, sind, um die Ablesung zu vereinfachen, die Himmelsrichtungen Ost und West auf der Skala vertauscht; d.h. im Vergleich zum normalen Kompass läuft die Gradeinteilung linkssinnig gegen den Uhrzeigersinn. Zur Messung des Fallens verfügt das Gerät über ein Pendel-Klinometer mit einer Skalenteilung von 0° bis 90° (bzw. 100 Neugrad). Die Himmelsrichtung des Einfallens (Einfallsrichtung) ist zusätzlich anzugeben. Nachteilig ist, dass dieser zweikreisige Geologenkompass zeitaufwendig zu handhaben ist, weil jede Bestimmung von Streichen und Fallen stets mit einem zweifachen Anlegen an die zu vermessende Fläche verbunden ist. Daher wurde insbesondere für gefügekundliche Geländeuntersuchungen nach Vorschlägen von E. Clar ein einkreisiger Gefügekompass entwickelt, mit dem der Einfallswinkel und die Richtung des Einfallens in einem Messvorgang ermittelt werden können (Abb.). Da andererseits mit dem Gerät auch zweikreisig gemessen werden kann, arbeiten die meisten Geologen heute wegen der erweiterten Möglichkeiten mit dem Gefügekompass, der deshalb inzwischen auch als Geologenkompass bezeichnet wird.

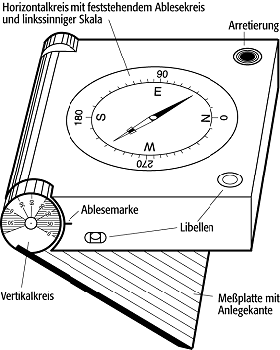

GeologenkompassGeologenkompass: Gefügekompass nach Clar.
