Klimagramm, Klimogramm, klimatologisches Diagramm, graphische Darstellung von i.a. dem Jahresgang der bodennahen Lufttemperatur und des Niederschlags an einer bestimmten Station in einem zweidimensionalen Koordinatensystem. Es gibt zwei alternative Darstellungsformen: a) In der Abszisse wird der Monat und in der Ordinate kombiniert Temperatur und Niederschlag aufgetragen (Monatsmitteltemperatur verhält sich zu Monatsniederschlagssumme 1:2) (Abb. 1). b) Thermopluviogramm: In der Abszisse wird die Temperatur und in der Ordinate der Niederschlag aufgetragen (Abb. 2). Weitere Beispiele für Klimadiagramme zeigt die Abb. 3.

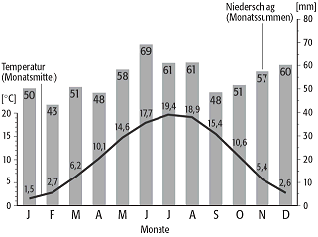

Klimadiagramm 1: Klimadiagramm für die Station Frankfurt a.M., Bezugsperiode 1961-1990, nach der Methodik von Walter und Lieth.

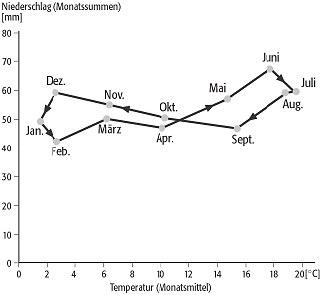

Klimadiagramm 2: Thermopluviogramm für die Station Frankfurt a.M., Bezugsperiode 1961-1990.

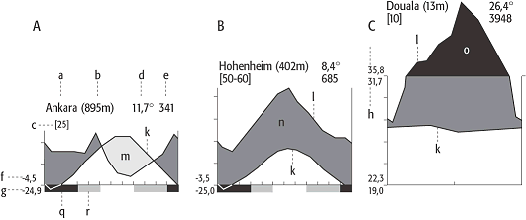

Klimadiagramm 3: weitere Beispiele für Klimadiagramme: A = warm-gemässigt und kontinental, mit Winterregen und Sommerdürre (Türkei, Ankara); B = gemässigt-humid, mit mässig kaltem Winter und feuchtem Sommer (Stuttgart-Hohenheim); C = tropisch-humid, mit Regenzeit und (relativer) Trockenzeit (Kamerun, Douala). Abszisse: Monate, Ordinate: ein Teilstrich = 10ºC bzw. 20 mm Regen, a = Station, b = Höhe NN, c = Zahl der Beobachtungsjahre, d = mittlere Jahrestemperatur in ºC, e = mittlerer Jahresniederschlag in mm, f = mittleres tägliches Minimum des kältesten Monats, g = absolutes Minimum, h = mittleres tägliches Maximum des wärmsten Monats, i = absolutes Maximum, k = Kurve der mittleren Monatstemperaturen, l = Kurve der mittleren monatlichen Niederschläge, m = relativ aride Dürrezeit (hellgrau), n = relativ humide Jahreszeit (dunkelgrau), o = mittlere monatliche Niederschläge >100 mm (schwarz, Massstab auf 10% reduziert), q = kalte Jahreszeit: Monate mit mittlerem Tagesminimum unter 0ºC (schwarz), r = Monate mit absolutem Minimum unter 0ºC, Spät- oder Frühfröste kommen vor (mittelgrau). |
|
