Bildwanderung



  Bewegung des Abbildes eines Objektpunktes in der Bildebene einer Kamera während der Belichtung. Ursache der Bildwanderung Δs' bei der Aufnahme von Luftbildern sind Schwingungen der Luftbildmesskamera sowie rotatorische und translatorische Bewegungen der Plattform (Flugzeug). Die Folge der Bildwanderung sind Unschärfen im Bild in Abhängigkeit von der Kamerakonstanten ck des Aufnahmesystems, der Geschwindigkeit Vg und der Flughöhe über Grund hg der Plattform sowie der Belichtungszeit. In Luftbildmesskameras kann durch geeignete technische Vorrichtungen eine weitgehende Bildwanderungskompensation erreicht werden (Abb.).

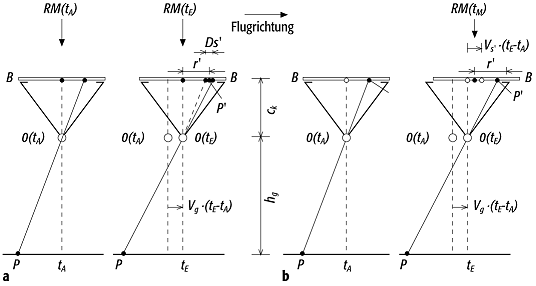

BildwanderungBildwanderung: Lineare Bildwanderung (B = Bildebene, tM = Belichtungszeitpunkt für die Rahmenmarken, P = Punkt im Objektraum, P' = Punkt im Bildraum, tA = Beginn der Belichtung, tE = Ende der Belichtung, RM = Belichtung der Rahmenmarken): a) Entstehung und b) Kompensation.
