Bildkoordinaten



  in der Photogrammetrie kartesische Koordinaten x', y', z' eines Bildpunktes in einem durch die Bildebene und das bildseitige Projektionszentrum O' des Objektivs definierten Bildkoordinatensystem (Abb.). Die Festlegung eines Bildkoordinatensystems setzt das Vorhandensein von Rahmenmarken oder Gitterpunkten eines Reseaus in der Bildebene voraus. Die Existenz eines Bildkoordinatensystems ist die Grundlage für die Definition der Elemente der inneren Orientierung und damit für die Rekonstruktion des Aufnahmestrahlenbündels eines Messbildes.

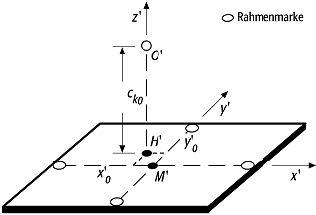

BildkoordinatenBildkoordinaten: Bildkoordinatensystem eines Luftbildes (O' = Projektionszentrum, M' = Bildmittelpunkt, H' = Bildhauptpunkt).
